一.功能参数简介

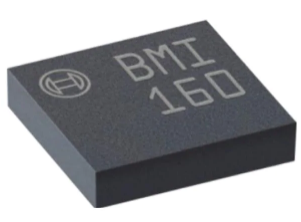

bosch Sensortec公司推出的最新BMI160惯性测量单元将最顶尖的16位3轴超低重力加速度计和超低功耗3轴陀螺仪集成于单一封装.MI160采用14管脚LGA封装，尺寸为2.5×3.0×0.8mm3。当加速度计和陀螺仪在全速模式下运行时，耗电典型值低至950µA，仅为市场上同类产品耗电量的50%或者更低。

BMI160传感器的i2c 设备地址是 0x68(当sd0脚接地)/0x69(当sdo 脚拉高)。

二. 重要寄存器

1. 芯片ID----R0：CHIPID 寄存器 ,值为 0xd1

2.    R0x03:pmu_status--- BMI160当前工作模式/状态寄存器

3.    加速度Accelerometer field data

X轴16bit加速度数据

r0x12:ACCD_X_LSB acc_x_lsb[7:0]    bit0--bit7

r0x13:ACCD_X_MSB acc_x_msb[15:8]   bit0--bit7

Y轴16bit加速度数据

r0x14:ACCD_Y_LSB acc_y_lsb[7:0]    bit0--bit7

r0x15:ACCD_Y_MSB acc_y_msb[15:8]   bit0--bit7

Z轴16bit加速度数据

r0x16:ACCD_Z_LSB acc_z_lsb[7:0]    bit0--bit7

r0x17:ACCD_Z_MSB acc_z_msb[15:8]   bit0--bit7

4.    陀螺仪角速度数据gyroscope field data

X轴角速度数据16 BIT（LSB/°/s）

r0x0c:gyr_x_lsb[7:0]    bit0--bit7

r0x0d:gyr_x_msb[15:8]   bit0--bit7

Y轴角速度数据16 BIT（LSB/°/s）

r0x0e:gyr_y_lsb[7:0]    bit0--bit7

r0x0f:gyr_y_msb[15:8]   bit0--bit7

Z轴角速度数据16 BIT（LSB/°/s）

r0x10:gyr_z_lsb[7:0]    bit0--bit7

r0x11:gyr_z_msb[15:8]   bit0--bit7

5.    加速度量程配置寄存器r0x41:ACC_RANGE

0B0011:+-2G RANGE;0b0101+-4g;0b1000:+-8g;0b1100:+-16g

6.    控制寄存器r0x7e

0x11:set pmu mode of accelerometer to normal

0x15:set pmu mode of gyroscope to normal

7.    建议加速度及陀螺仪模块均使用系统默认参考配置

0x41----0x03 加速度量程±2g

0x40----0x28

0x42----0x28

0x43----0x00  角速度±2000°/s

三. 参考代码

1.  3轴加速度数据读取参考代码：

       i2c_write_byte(0x7e,0x11);

       DelayMs(100);

        x =( i2c_read_byte(0x12) &0xff)  ;

        x = x|(( i2c_read_byte(0x13) &0xff)<<8);

        if(x>0x7fff)

        {

            x = -(0xffff-x);

        }

        x = (x*9.8)/(0x8000/2);//当量程为±2g时，转换为g/s的加速度换算公式

        y =( i2c_read_byte(0x14) &0xff)  ;

        y = y|(( i2c_read_byte(0x15) &0xff)<<8);

        if(y>0x7fff)

        {

            y = -(0xffff-y);

        }

        y = (y*9.8)/(0x8000/2);//当量程为±2g时，转换为g/s的加速度换算公式

        z =( i2c_read_byte(0x16) &0xff)  ;

        z = z|(( i2c_read_byte(0x17) &0xff)<<8);

        if(z>0x7fff)

        {

            z = -(0xffff-z);

        }

        z = (z*9.8)/(0x8000/2);//当量程为±2g时，转换为g/s的加速度换算公式
